Zimne luty: kompleksowy poradnik naprawy elektroniki krok po kroku

Zimny lut to wadliwe połączenie elektryczne i mechaniczne, które powstaje, gdy cyna nie łączy się prawidłowo z nagrzanymi elementami podczas procesu lutowania. Taka spoina charakteryzuje się brakiem trwałej dyfuzji metali, co prowadzi do powstawania przerw w obwodzie lub występowania wysokiej rezystancji. W efekcie urządzenie elektroniczne może działać w sposób niestabilny, wyłączać się lub całkowicie przestać reagować.

W pigułce:

• Zimne luty powstają w wyniku błędnego procesu łączenia metali, gdy spoiwo lutownicze nie osiąga wymaganej dyfuzji z elementami.
• Podstawą naprawy jest dokładne oczyszczenie pola lutowniczego i użycie topnika, co pozwala stworzyć trwały stop metali.
• Diagnostyka termowizyjna z użyciem kamery termowizyjnej pozwala szybko wykryć wady poprzez identyfikację punktów o wysokiej oporności elektrycznej.

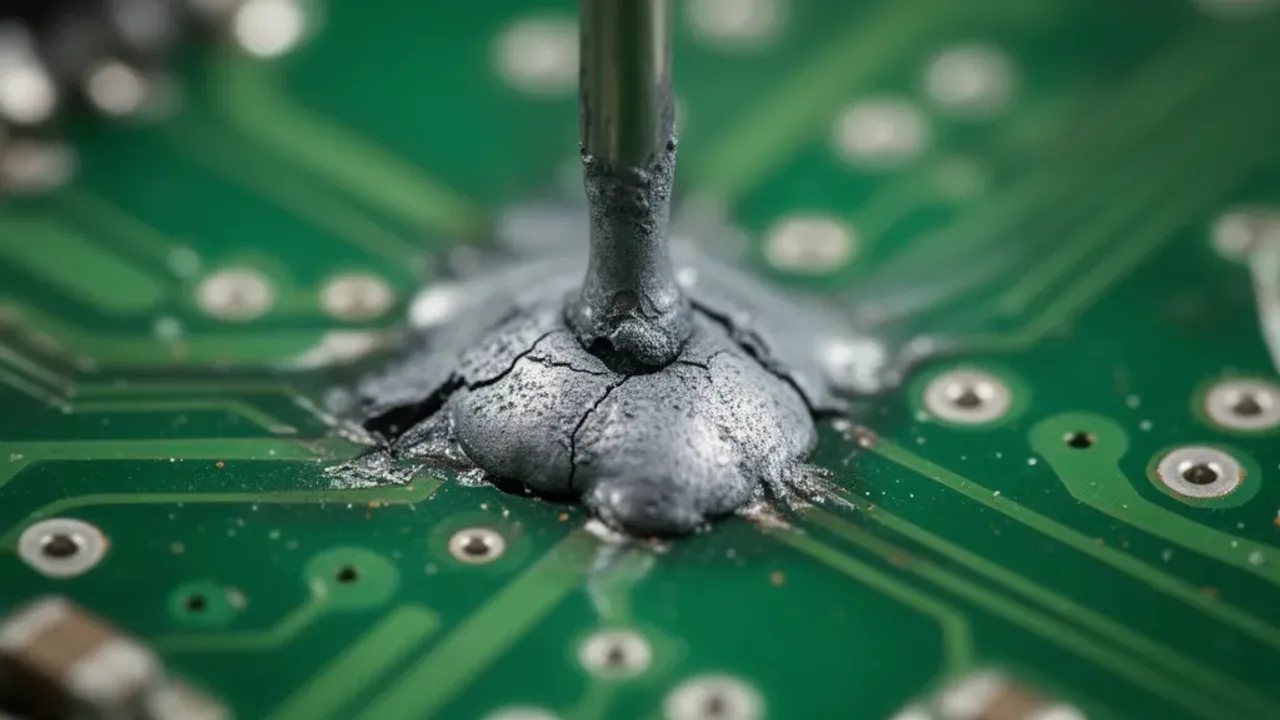

1. Matowa powierzchnia spoiny świadcząca o braku prawidłowego stopu.
2. Widoczna szczelina wokół wyprowadzenia elementu.
3. Wypukły kształt spoiwa lutowniczego na polu lutowniczym.
4. Losowe wyłączanie się urządzenia.
5. Wysoka oporność elektryczna w obwodzie.

Czym są zimne luty i dlaczego powodują awarie urządzeń?

Zimne luty to nieprawidłowe złącza powstałe w wyniku błędnego procesu lutowania, gdzie spoiwo lutownicze nie połączyło się właściwie z metalem. Według informacji z markowy-serwis.pl, zjawisko to występuje, gdy spoiwo lutownicze zostaje stopione grotem lutownicy bez odpowiedniego nagrzania elementów. Brak trwałego stopu metali uniemożliwia przepływ prądu. Taki stan generuje wysoką oporność elektryczną lub przerwę w obwodzie. Sprzęt przestaje działać.

Jak rozpoznać wizualne cechy, które wyróżniają zimne luty?

Zimne luty w klasycznym lutowaniu ołowiowym charakteryzują się chropowatą, matową powierzchnią oraz tendencją do odrywania się od podłoża. Źródła takie jak elektroda.pl wskazują, że w technologii bezołowiowej rozpoznanie wady jest trudniejsze, gdyż złącze często błyszczy. Należy zwracać uwagę na pęknięcia oraz nietypowe kształty spoin. Nie wykazują one poprawnego rozlania na polu lutowniczym.

Dlaczego technologia bezołowiowa zwiększyła ryzyko występowania tych problemów?

Spoiwo stosowane w technologii bezołowiowej jest sztywniejsze i twardsze. Wykazuje większą podatność na korozję oraz czynniki mechaniczne. Nowoczesne połączenia są wrażliwe na naprężenia. Przegrzewanie się układów prowadzi do degradacji spoin.

Jak przeprowadzić naprawę, czyli poprawa połączenia krok po kroku?

Skuteczna poprawa połączenia wymaga dokładnego wyczyszczenia miejsca usterki, co zgodnie z danymi ifixit.com kosztuje średnio 10 zł w przeliczeniu na zużyte materiały. Należy usunąć stare spoiwo lutownicze oraz zanieczyszczenia. Potem trzeba rozgrzać wyprowadzenie elementu oraz pole lutownicze. Zapewnia to optymalne warunki dla nowego stopu. Po nałożeniu świeżego spoiwa kluczowe jest odczekanie do momentu zastygnięcia. Zachowaj bezruch łączonych elementów. To zapobiega wadom.

Dlaczego właściwy dobór topnika ma znaczenie dla trwałości spoiny?

Stosowanie topnika jest niezbędne, ponieważ ta substancja oczyszcza powierzchnię metalu z warstwy tlenków. Według tme.eu warunkuje to prawidłowe zwilżenie powierzchni. Niestosowanie topnika jest główną przyczyną powstawania wad. Bez usunięcia tlenków nie dochodzi do powstania trwałego stopu metali. Dobór odpowiedniego topnika pozwala uzyskać wytrzymałą spoinę.

Jak wykryć wady za pomocą zaawansowanej diagnostyki termowizyjnej?

Diagnostyka termowizyjna pozwala wykryć uszkodzenia poprzez analizę rozkładu ciepła w obrębie PCB. Wadliwe złącze staje się punktem o podwyższonej temperaturze. Ze względu na wysoką oporność elektryczną, generuje ono nadmiarowe ciepło podczas przepływu prądu. Jest to wyraźnie widoczne na mapie termicznej. Metoda ta jest skuteczna w identyfikacji ukrytych problemów.

Jak mikroskopia metalograficzna pomaga odróżnić zimne luty od pęknięć zmęczeniowych?

Mikroskopia metalograficzna umożliwia szczegółową analizę struktury wewnętrznej spoiny, co pozwala odróżnić defekty od pęknięć zmęczeniowych. Zimne luty wykazują brak trwałego stopu metali w miejscu styku, co jest widoczne pod powiększeniem. Pęknięcie zmęczeniowe charakteryzuje się rozwarstwieniem wewnątrz prawidłowo uformowanej struktury. Takie rozróżnienie jest niezbędne dla ustalenia przyczyny awarii. To bardzo precyzyjne narzędzie.

Najczęściej zadawane pytania

Czy zimne luty mogą naprawić się same?

Zimne luty nie wykazują zdolności do samoregeneracji. Ich stan z czasem ulega pogorszeniu pod wpływem drgań. Prowadzi to do dalszej degradacji ścieżek na PCB.

Jakie narzędzia są niezbędne do usunięcia usterek?

Wymagana jest lutownica o regulowanej temperaturze oraz dobrej jakości topnik. Przydatne będą akcesoria do odsysania starego spoiwa lutowniczego. Pozwolą one na przygotowanie czystego pola przed nałożeniem nowego stopu.

Czy temperatura grota ma wpływ na powstawanie defektów?

Zbyt niska temperatura grota jest główną przyczyną defektów. Uniemożliwia ona właściwe nagrzanie elementów do temperatury topnienia spoiwa. Zbyt wysoka temperatura może prowadzić do utlenienia topnika.

Czy problemy są częstsze w urządzeniach miniaturowych?

Ryzyko wystąpienia defektów jest wyższe w urządzeniach miniaturowych. Wynika to z małej powierzchni pól lutowniczych oraz skomplikowanego montażu elementów SMD. Precyzja procesu jest kluczowa dla niezawodności.

Regularna kontrola jakości spoin oraz właściwy dobór parametrów to najskuteczniejsze metody zapobiegania uszkodzeniom. Pamiętaj, że każdy zimny lut osłabia strukturę Twojego urządzenia.
